1.关键词：

电芯分选设备

锂电池自动分选机

电池检测及分级机

高精度电芯分选

电池容量及内阻分类

自动电芯分选机

2.简介：

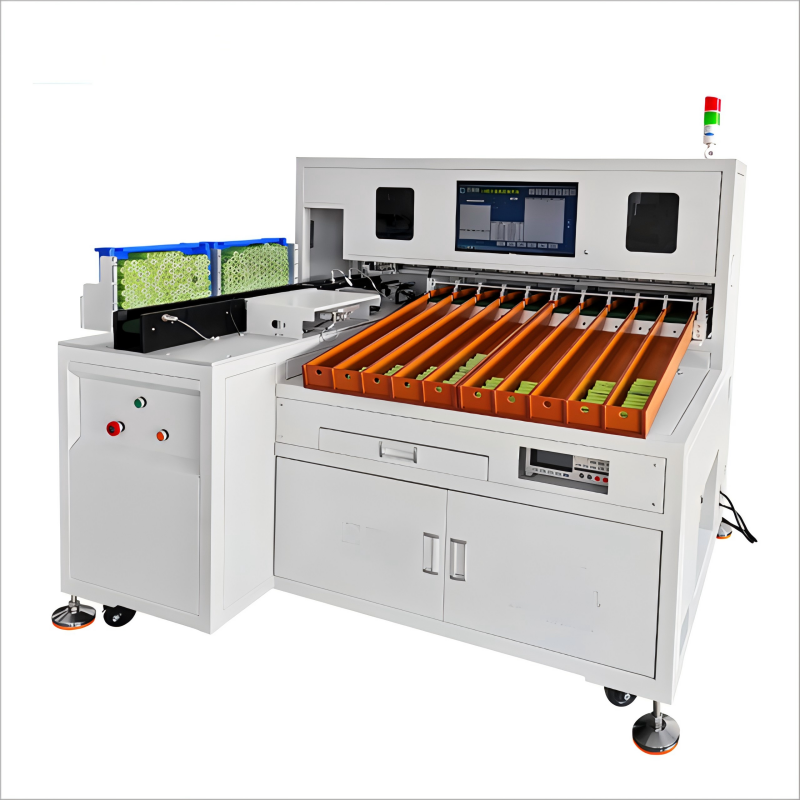

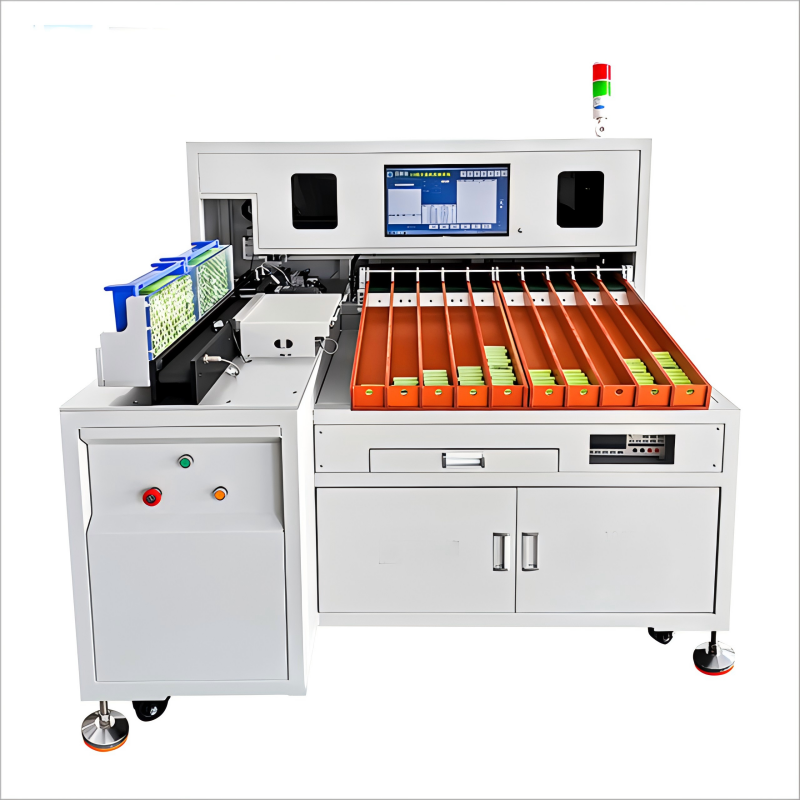

电芯分选机是用于锂离子电池电芯电性能检测及自动分选的设备，通过测量电芯电压、容量、内阻等关键参数，实现电芯自动分选，确保同一模组内电芯参数一致，提高电池模组的一致性和性能，降低因电芯参数不匹配导致的电池寿命缩短和安全隐患。电芯分选机拥有高精度的检测模组和自动化分选机制，是锂电池模组产线中必不可少的设备。

3.流程图：

1：细胞喂养：

操作员或自动进料设备将待测试的电池放置在进料区或传送带上。

2：细胞识别：

通过条形码扫描或视觉识别系统读取细胞代码，建立细胞可追溯性。

3：电气性能测试：

电压测试：准确测量每个电池的开路电压。

容量测试：使用快速充电/放电或直接读取方法确定电池容量（可选）。

内阻测试：采用交流或直流方法测量电池内阻。

4：数据处理与评分：

测试数据传输到控制系统并与预设的分级标准进行比较。

电池根据电压、容量、内阻等分为不同的等级。

5：自动排序：

控制系统驱动机械装置将细胞运送到相应的出口或托盘。

6：数据记录与存储：

每个电池的测试数据和分选结果均记录在数据库中，以便于质量追溯和管理。

7：异常处理：

有缺陷或异常的电池会自动报警并转移到拒收区。

8：细胞卸载：

分类后的细胞由操作员或自动设备移除，以进行下一步生产步骤。

4：技术规格：

测试项目：

• 电压测量范围：0 V - 5 V，精度：±0.5 mV。

• 内阻测量范围：0.1 mΩ - 100 mΩ，精度：±0.1 mΩ。

• 容量测量范围：可选，取决于设备配置。

• 排序级别：可设置2 - 20个排序级别。

• 处理速度： 2000 - 6000 个细胞/小时（取决于型号）。

• 适用电芯规格：圆柱电芯：18650、21700、26650等。

• 方形电池：可定制适应。

• 通讯接口：支持RS232、RS485、以太网等，用于数据上传和设备集成。

• 控制系统：工业PLC，触摸屏HMI。

• 电源要求： AC 220V，50Hz，功率：约2kW。

• 气源要求：压缩空气：0.5 - 0.7 MPa（如果有气动装置）。

• 设备尺寸：根据型号不同，约为 1500 毫米 × 1000 毫米 × 1800 毫米。

4.技术特点：

• 高精度测试：采用高精度测试模块，保证电压、内阻测量准确，保证分选质量。

• 高速分选：优化的机械结构和控制算法，实现快速电池检测和分选，提高生产效率。

• 多级分选：可根据生产需要自由设定分选级别及标准，灵活适应不同产品要求。

• 自动化程度高：自动进料、检测、分选、卸料，全自动化流程，减少人工干预和人为错误。

• 数据可追溯性：与测试数据相关联的细胞代码可实现完整的产品质量可追溯性和管理。

• 人性化界面：触摸屏操作，界面直观，参数设置和状态监控方便。

• 安全保护：配有急停按钮、光电传感器等安全装置，确保操作人员和设备的安全。

• 兼容性强：模块化设计，可调整或更换夹具，以适应不同的电池规格。

5.应用：

锂离子电池模块生产：

电动汽车牵引电池模块。

储能系统电池模块。

电动工具、电动自行车电池模块。

消费电子电池模块（例如笔记本电脑、电动玩具）。

电池制造公司：

电池生产过程中的质量检测与分类。

电池研究和测试机构：

细胞的实验室性能测试和筛选。

其他电池类型的分类：

镍氢、铅酸等（需定制）。
