1. 产品关键词：

超声波焊接设备、电阻点焊设备、锂电池电芯焊接机、电池母线焊接机、镍带焊接机、电芯端子焊接机。

2.产品介绍：

点焊机是锂电池模块及pack生产线中的关键设备，用于将电芯正负极端子与母线或镍带焊接在一起，实现电气连接。

超声波点焊机利用高频振动在压力下在金属表面之间产生摩擦，形成固态焊接。电阻点焊机通过电极施加压力和电流，利用电阻热熔化金属并形成焊点。这两种设备适用于不同的材料和工艺要求。

3.工作流程：

电池准备及焊接部位定位

设置焊接参数（能量、时间、压力等）

超声波焊接或电阻热焊接

焊接完成及冷却凝固

可选的在线焊缝质量检测

将焊接好的电池/模块转移到下一个工序

4.技术规格：

超声波点焊机

• 超声波频率：20-40kHz

• 输出功率：2000-5000W

• 焊接时间：0.1-2秒

• 焊接压力：50-1000N

• 适用材料：铜、铝、镍及合金

• 焊接厚度：0.02-2mm

• 控制系统：PLC触摸屏

• 电源：交流220/380V，50Hz

• 气源：0.5-0.7MPa压缩空气

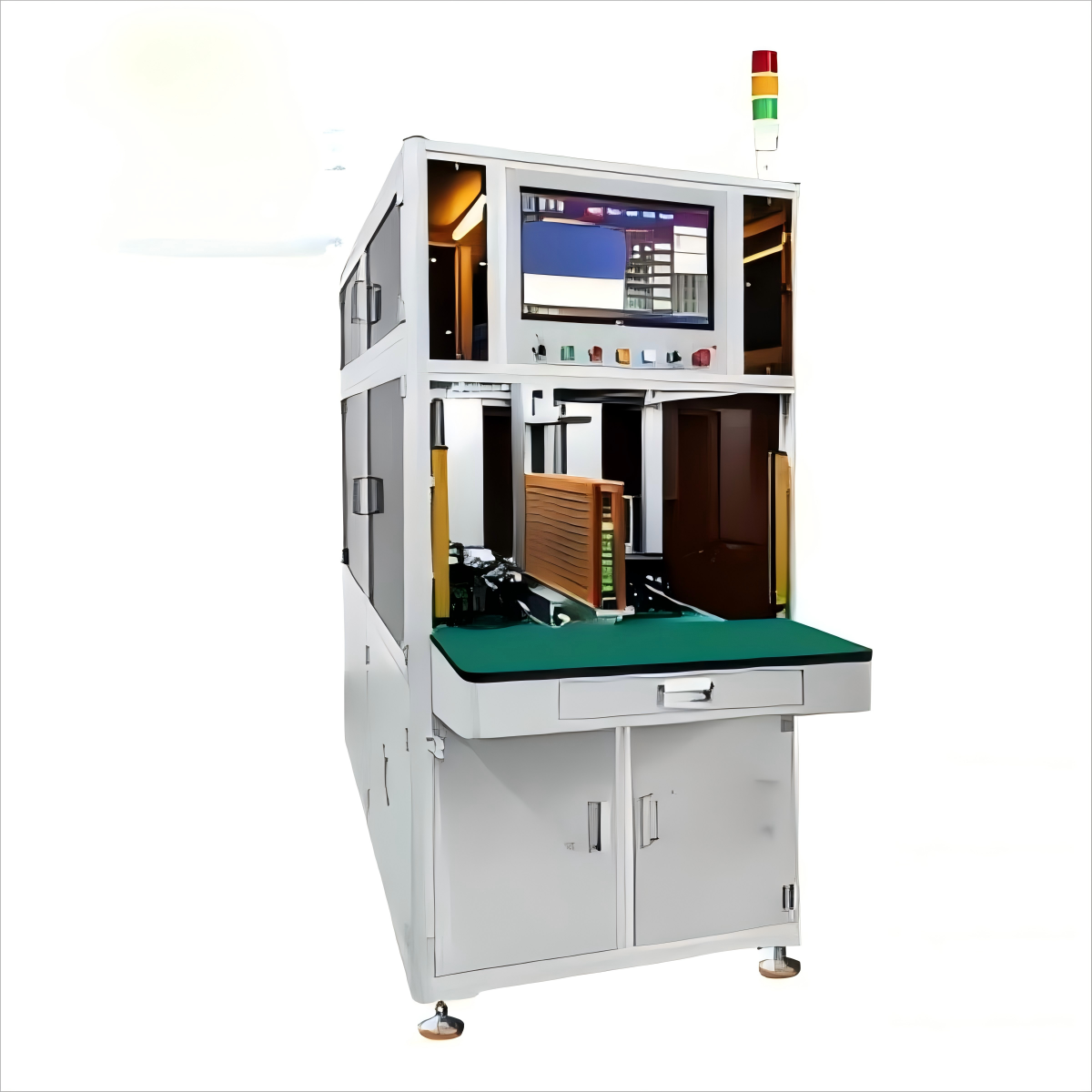

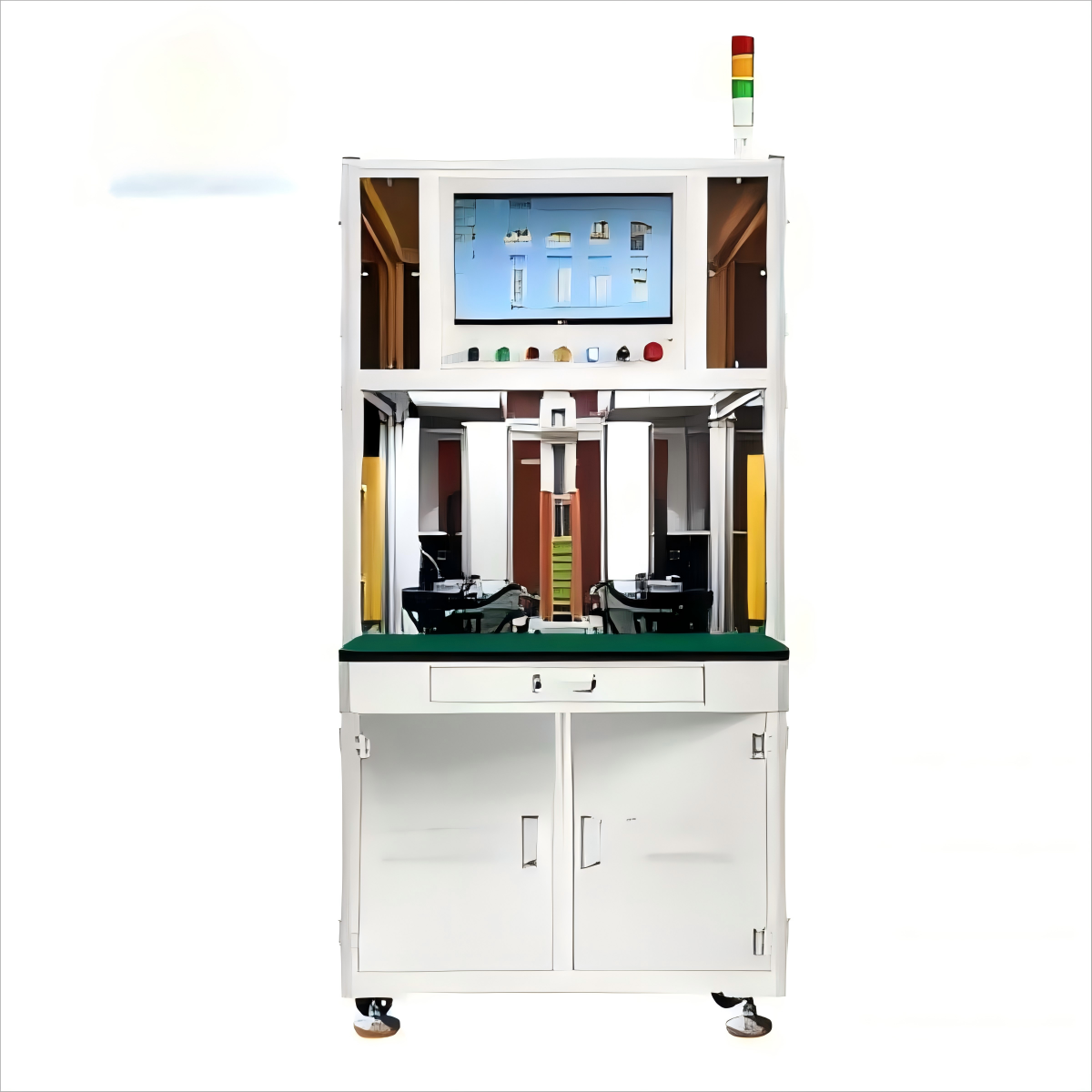

电阻点焊机

• 电源类型：直流/交流/中频逆变器

• 最大焊接电流：5000-20000A

• 焊接时间：1-99个周期（20ms-2s）

• 焊接压力：100-2000N

• 电极材料：铜铬锆、钼合金

• 适用材料：镍带、钢带、镀镍钢、铝箔

• 焊接厚度：0.05-3mm

• 控制系统：微电脑/PLC触摸屏

• 电源：交流380V，50Hz

• 气源：0.5-0.7MPa压缩空气

5.技术特点：

超声波点焊机

• 焊接质量高，无熔化区或热影响区。

• 适用范围广，特别适合高导电材料。

• 高效环保，无需额外热源或助焊剂。

• 自动化程度高，可集成到自动化生产线中。

电阻点焊机

• 设备投资低、维护简单。

• 工艺成熟可靠，应用广泛。

• 操作简单，参数控制方便。

• 焊接强度高、电气性能优良。

• 适合高速大批量生产。

6.应用领域：

生产电动汽车、储能系统等大型电池模块。

生产电动工具、电动自行车等小型电池模块。

电子、家电等金属部件的焊接。

金属板、金属箔等金属制品的焊接。
